您的位置: 首頁(yè) > 國(guó)內(nèi)案例 > 長(zhǎng)春大眾地產(chǎn)地下室使用科洛DPS永凝液防水材料

長(zhǎng)春大眾地產(chǎn)地下室使用科洛DPS永凝液防水材料

返回列表 來(lái)源：發(fā)布日期： 2018.11.06 瀏覽次數(shù)：0

一、科洛（KELO）永凝液DPS基本介紹

永凝液DPS是一種水基性含專有催化劑和活性化學(xué)物質(zhì)的防水材料，能迅速有效地與混凝土結(jié)構(gòu)層中的氫氧化鈣、鋁化鈣、硅酸鈣等反應(yīng)，形成惰性晶體嵌入混凝土的毛細(xì)孔，密閉微細(xì)裂縫，從而極大地增強(qiáng)混凝土表層的密實(shí)度和抗壓強(qiáng)度。這種反應(yīng)分成兩個(gè)階段：

第一個(gè)階段，會(huì)在孔隙及毛細(xì)孔隙里產(chǎn)生一種硅石凝膠膜，當(dāng)硅石凝膠膜中的水分蒸發(fā)后，會(huì)固化成一種晶體狀的結(jié)構(gòu)。

第二階段，透過(guò)這種化學(xué)反應(yīng)，固化形成的晶體將嵌入到混凝土的毛細(xì)孔中和微小縫隙，達(dá)到永久密封混凝土，提高致密性，但同時(shí)也為混凝土提供良好的透氣性能。在混凝土干燥狀態(tài)下，結(jié)晶物質(zhì)是休眠的，遇水時(shí)，結(jié)晶物再次膨脹，結(jié)晶物填充混凝土毛細(xì)孔，阻擋水分的滲入，這一循環(huán)只要遇水即可反復(fù)進(jìn)行，對(duì)混凝土進(jìn)行永久密封。

科洛永凝液 DPS是當(dāng)今新型的綠色環(huán)保材料，不含甲醛，不含重金屬，具有無(wú)毒、無(wú)味、不可燃、不揮發(fā)的特點(diǎn)，是一種透明的水溶液化合物。永凝液DPS是水溶性無(wú)機(jī)化合物，與空氣中CO2反應(yīng)后形成的硅酸溶液能自動(dòng)滲入混凝土表層約30-40mm，使填料與混凝土基質(zhì)在固化劑作用下發(fā)生硅化作用而牢固結(jié)成一體。其形成的硅氧鍵的網(wǎng)鏈結(jié)構(gòu)類似天然晶體，即使在超過(guò)1000℃的熱力下，依然抗熱且不會(huì)龜裂，并且其涂膜具有像人體皮膚一樣既不滲水又能排汗的透氣功能，使基質(zhì)保持干爽。同時(shí)無(wú)機(jī)礦物涂層的這種特殊結(jié)構(gòu)，使其在大自然“熱脹冷縮”往復(fù)循環(huán)運(yùn)動(dòng)中，能像巖石一樣，長(zhǎng)期保持涂膜表面的清潔，以阻止霉斑和苔蘚的生長(zhǎng)。

科洛永凝液DPS作為混凝土優(yōu)良的保護(hù)劑，在很大程度上減緩了混凝土碳化（中性化）和堿--骨料反應(yīng)（AAR）的速度，永久的阻止侵蝕性介質(zhì)（如：氯化物）腐蝕。永凝液DPS之所以能對(duì)混凝土有如此大的保護(hù)作用，這取決于DPS中含有的專有催化劑和活性化學(xué)物質(zhì)。永凝液DPS溶液中的活性化學(xué)物質(zhì)被激活后在催化劑的促進(jìn)下與混凝土中的堿性物質(zhì)發(fā)生反應(yīng)后，形成嵌入混凝土毛細(xì)孔隙的硅凝膠，密閉混凝土中的微細(xì)孔隙，與混凝土形成一個(gè)整體。硅晶體是一種非常穩(wěn)定的化學(xué)結(jié)構(gòu)形態(tài)，它難以與任何化學(xué)物質(zhì)再起反應(yīng)，可以永久的阻止侵蝕性介質(zhì)（如：氯化物）腐蝕，保護(hù)混凝土內(nèi)部的鋼筋不被銹蝕；同時(shí)，它既可以為混凝土提供良好的透氣性能，又可以極大限度阻止混凝土中的物質(zhì)與空氣接觸，從而減緩了混凝土碳化（中性化）和堿--骨料反應(yīng)（AAR）的速度，保證混凝土的結(jié)構(gòu)穩(wěn)定性。永凝液DPS解決了導(dǎo)致混凝土性能劣化最主要的三大難題，使混凝土結(jié)構(gòu)壽命延長(zhǎng)，長(zhǎng)期顯示出其良好的性能。

二、科洛永凝液DPS與其它常用防水材料特性對(duì)比

產(chǎn)品比較名稱內(nèi)容		科洛永凝液DPS	911聚氨酯涂膜	改性瀝青卷材 /高分子卷材	其它粉狀或液體防水添加劑
材料基本性質(zhì)	基本屬性及適用性	堿激活化學(xué)滲透性密封劑，適用于所有混凝土建筑防水	雙組分混合固化型化學(xué)防水劑，有適用性限制	化學(xué)合成材料，有適用性限制	一般為化學(xué)合成材料，有適用性限制
	環(huán)保性	純環(huán)保材料	有毒、有強(qiáng)烈刺激性氣味	有輕微毒性	有輕微毒性
	耐酸堿、汽油及抗凍融性	具備	易受酸堿、汽油侵蝕	低溫老化、易凍融	部分具備
	抗鹽侵蝕性	100%	不具備	不具備	不明顯
	防水層整體性	對(duì)混凝土整體連續(xù)封閉	連續(xù)性較好	搭接口多，易滲漏	連續(xù)性較好
	防水層抗破壞能力	耐磨損、抗穿刺	一般	一般	一般
	背水面防水適應(yīng)性	能解決背水面防水難題	適宜迎水面施工	適宜迎水面施工	適宜迎水面施工
對(duì)混凝土本身及其施工的影響	對(duì)混凝土吸水率的改善	減少83%，具備二次抗?jié)B性能	不具備	不具備	不具備
	對(duì)混凝土加固作用	表層強(qiáng)度提高20%-25%	不具備	不具備	不具備
	抗裂化（自動(dòng)密封裂縫）	防止混凝土干燥龜裂，能自動(dòng)密閉0.3mm的裂縫	不具備	不具備	不具備
	對(duì)裸露混凝土抗污改善	防塵、防污、防霉	不具備	不具備	不具備
	對(duì)混凝土抗風(fēng)化的改善	增加90%抗風(fēng)化能力	不具備	不具備	不具備
	對(duì)新舊混凝土粘結(jié)影響	令新舊混凝土融合成致密整體	不具備	不具備	不具備
	對(duì)混凝土呼吸的影響	透氣、不透水和蒸氣	影響呼吸，導(dǎo)致空鼓分層	影響呼吸，引起剝離	有一定影響
	對(duì)表面混凝土粘結(jié)影響	有效提高界面粘接效果	不能直接附著裝修材料	不能附著裝修材料	有一定影響
	基層干燥程度要求	基面干濕均可正常施工	基面必須干燥	基面須干燥	基面須干爽潔凈
	基面平整及規(guī)整度要求	無(wú)要求	須平滑，轉(zhuǎn)角做弧形	須平滑，轉(zhuǎn)角做弧形	有要求
	找平層、保護(hù)層設(shè)置	令混凝土自然養(yǎng)護(hù)無(wú)須保護(hù)層	必須做	必須做	必須做
	施工環(huán)境要求	全天候施工	陰雨、潮濕天氣不能施工	潮濕、低溫不能施工	受濕度、溫度影響
	對(duì)下道工序影響	基本不影響下道工序進(jìn)行	8-12小時(shí)固化養(yǎng)護(hù)	4-8小時(shí)養(yǎng)護(hù)	有一定要求
經(jīng)濟(jì)性比較	防水層厚度	滲透結(jié)晶深度20-30mm	二至三遍厚度2-3mm	厚度1.5-5mm不等	對(duì)厚度有要求
	施工工效	500㎡/工日，縮短2/3工期	——	——	——
	工程造價(jià)	系統(tǒng)造價(jià)低，性價(jià)比優(yōu)越	性價(jià)比較高	性價(jià)比較高	性價(jià)比較高
	防水耐久性	永久性防水、無(wú)老化期	5年	5年	5年

三、永凝液DPS與水泥基滲透結(jié)晶材料的異同

（一）原料組成

水泥基滲透結(jié)晶型防水材料是以硅酸鹽水泥（即國(guó)外通稱的波特蘭水泥）或普通硅酸鹽水泥（簡(jiǎn)稱普通水泥）、精細(xì)石英砂（或硅砂）等為基材，摻入活性化學(xué)物質(zhì)（催化劑，俗稱進(jìn)口母料）及其他輔料在粉料狀態(tài)下配制而成的一種剛性防水材料。

永凝液DPS（水性滲透無(wú)機(jī)防水劑）是以堿金屬硅酸鹽溶液及惰性材料為基料，加入催化劑、助劑，經(jīng)混合反應(yīng)而成，具有滲透性、可密閉水泥砂漿與混凝土毛細(xì)孔通道和裂紋功能的防水劑。在配制過(guò)程中，這些原料都為液體狀態(tài)，這較之水泥基的優(yōu)點(diǎn)在于液體狀態(tài)下的原料比粉料更易溶合在一起，在與混凝土發(fā)生化學(xué)反應(yīng)時(shí)不再需要摻入水就能激活催化劑，液體滲入混凝土結(jié)構(gòu)層的孔縫中與其中的無(wú)機(jī)鹽類化學(xué)物質(zhì)發(fā)生化學(xué)反應(yīng)會(huì)更全面、更徹底，其密閉混凝土毛細(xì)孔道的效果會(huì)更好。

（二）包裝儲(chǔ)存

水泥基滲透結(jié)晶防水材料一般為粉料袋裝或桶裝，袋裝時(shí)需用防潮的包裝袋，保質(zhì)期一般為一年。

永凝液DPS（水性滲透無(wú)機(jī)防水劑）一般為液體桶裝，它屬于永久性產(chǎn)品，無(wú)保質(zhì)期限制，只要貯存時(shí)蓋好，遠(yuǎn)離熱源即可。

（三）施工工藝

1、使用準(zhǔn)備

水泥基滲透結(jié)晶防水材料使用前需按比例加入水均勻攪拌。

永凝液DPS（水性滲透無(wú)機(jī)防水劑）在使用前只需用力搖勻直至起泡裝入噴霧器中即可噴涂。

2、施工要求

水泥基滲透結(jié)晶防水材料的催化劑與活性化學(xué)物質(zhì)一般在10℃以上可被激活，每平方米用量至少是1.5kg，才能達(dá)到0.8mm/㎡涂膜的厚度要求；施工現(xiàn)場(chǎng)不受限制，可以在無(wú)通風(fēng)條件下的室內(nèi)安全使用，具有天然的成品保護(hù)功能。

永凝液DPS（水性滲透無(wú)機(jī)防水劑）的催化劑與活性化學(xué)物質(zhì)一般在5℃以上即可被激活發(fā)生反應(yīng)，1kg可噴涂4㎡（兩道），由于能完全滲透到混凝土的孔隙中，故在混凝土表面不會(huì)形成有厚度的涂膜，一般噴涂過(guò)量時(shí)會(huì)在混凝土表面留下白色粉末結(jié)晶。

3、施工方式

水泥基滲透結(jié)晶型材料一般采用刮涂施工、涂刷施工或干撒施工方式。

（1）刮涂施工：在刮涂施工法中，調(diào)配好灰漿是保證防水質(zhì)量的關(guān)鍵。一般要清水拌料，拌好的灰漿要在30min內(nèi)用完。已發(fā)硬的灰漿不能再用。要嚴(yán)格掌握好水灰比，一般要求3~4份料加入1份水?dāng)嚢杈鶆虿拍苓M(jìn)行施工。

（2）涂刷施工：要調(diào)配好灰漿，才能真正起到防水作用。一般要求2~3份料加入1份水?dāng)嚢杈鶆虿拍苓M(jìn)行施工。

（3）干撒施工：一般在未澆筑混凝土拌合物前，以撒干粉形式按一定的用量把該產(chǎn)品撒在墊層上，撒干粉時(shí)間為澆筑混凝土30min之前。從實(shí)際施工情況來(lái)看，干撒的施工方法存在著不能整體防水的隱患。因?yàn)?，?dāng)干撒完成后，在澆筑混凝土的時(shí)候，水泥基吸收到大量的水，激起其中的活性化學(xué)物質(zhì)發(fā)生化學(xué)反應(yīng)，在墊層上的水泥基有可能滲到強(qiáng)度低的墊層中，當(dāng)然它也有可能滲透到混凝土結(jié)構(gòu)層中。這就難以確保干撒的水泥基能夠均一性和同一性的吸附在混凝土結(jié)構(gòu)層下側(cè)，這就導(dǎo)致防水層出現(xiàn)斷層現(xiàn)象，不能起到整體防水效果。

永凝液DPS（水性滲透無(wú)機(jī)防水劑）一般采用噴涂的施工方式。施工簡(jiǎn)單，輔助材料少，速度快，人均施工面積可達(dá)1000㎡/天。

4、養(yǎng)護(hù)要求

水泥基滲透結(jié)晶防水材料涂刷后的養(yǎng)護(hù)十分重要，當(dāng)水泥基滲透結(jié)晶防水材料涂層固化到不會(huì)被噴灑水損害時(shí)就可以開(kāi)始了，必須精心養(yǎng)護(hù)1~2天，每天噴灑水3~5次，或用潮濕透氣的粗麻布、草席覆蓋三天。施工后48h內(nèi)，要避免雨淋、霜凍、日光暴曬或4℃以下的長(zhǎng)期低溫，在空氣流通不良或不具備通風(fēng)條件的情況下（如封閉的礦井或隧道），要采用風(fēng)扇或鼓風(fēng)機(jī)械協(xié)助通風(fēng)。一般而言，使用水泥基需養(yǎng)護(hù)7天后才能進(jìn)行其他作業(yè)，對(duì)于容納高溫?zé)崃炕蚋g性液體的設(shè)施（如污水池），要在養(yǎng)護(hù)2～3周后再投入使用。

永凝液DPS（水性滲透無(wú)機(jī)防水劑）正常的滲透時(shí)間為1-2h，終凝時(shí)間一般小于400min，所以噴完水基滲透結(jié)晶防水材料后30分鐘可允許輕度觸碰；3h后表面干燥時(shí)地面便可行走；噴涂24h后可以進(jìn)行其他作業(yè)。

（四）功能效果

1、防水效果

水泥基滲透結(jié)晶防水材料與混凝土結(jié)構(gòu)層發(fā)生化學(xué)反應(yīng)的過(guò)程主要是通過(guò)水作為載體不斷激活水泥基中的活性化學(xué)物質(zhì)滲透到結(jié)構(gòu)層形成硅晶體密閉混凝土結(jié)構(gòu)層的微細(xì)孔縫的。這就意味著，水泥基自身形成的涂層是起不到防水作用的，因?yàn)橹挥羞@一涂層存在孔隙，水才能通過(guò)這些孔隙來(lái)激活催化劑參加反應(yīng)，而水泥基自身含有水泥，催化劑在有限的壽命期限內(nèi)也可能已經(jīng)跟水泥基自身反應(yīng)形成凝膠膜，顯而易見(jiàn)，有效滲透到結(jié)構(gòu)層的材料少之又少，同時(shí)由于水泥基自身的支撐體是由水泥和砂漿構(gòu)成的，其強(qiáng)度與混凝土存在相當(dāng)?shù)牟町?，故使水泥基涂層與結(jié)構(gòu)層存在分層的危險(xiǎn)，難以達(dá)到整體防水到效果。

永凝液DPS（水性滲透無(wú)機(jī)防水劑）由于是水性防水材料，具有親水性，噴涂即可滲透到混凝土中15-40mm，常規(guī)混凝土內(nèi)部所含的堿量至少是表面區(qū)域的361倍，水基滲透結(jié)晶防水材料能夠滲入到混凝土內(nèi)部并與堿在有水條件下發(fā)生化學(xué)反應(yīng)生成硅凝膠，覆蓋毛細(xì)孔道。這層硅凝膠經(jīng)水化變成堅(jiān)固、透氣、玻璃針狀結(jié)構(gòu)的物質(zhì)充滿混凝土表面下的所有毛細(xì)孔隙，其生成物成為混凝土永遠(yuǎn)的一部分而不僅僅是表面的涂層，它的滲入能減少混凝土中的含堿量，減緩水泥中的堿和集料中的堿活性礦物成分發(fā)生化學(xué)反應(yīng)，并在滲透過(guò)程中析出混凝土中的余量水物質(zhì)和其他雜質(zhì)，防止外來(lái)有害物質(zhì)的侵入，延緩混凝土的碳化過(guò)程，減輕了混凝土的鹽堿破壞和腐蝕。只要有水存在的條件下，該過(guò)程就會(huì)不斷重復(fù)，直到混凝土完全被密封。它既可以永久防水防潮、抗凍、抗?jié)B，又能緩解混凝土堿骨料反應(yīng)，密封過(guò)的混凝土仍然能夠“呼吸”。但由于永凝液DPS不改變混凝土表面的分子結(jié)構(gòu)，所以水滴在混凝土表面仍顯示濕潤(rùn)現(xiàn)象，其防水效果不能直觀看到，需要借助水基滲透結(jié)晶防水材料前后抗?jié)B性對(duì)比，才能了解其防水效果。永凝液DPS有極好的滲透性，噴涂永凝液DPS后的混凝土試件的抗?jié)B能力可以從原來(lái)的S7提高到S11以上。永凝液DPS還能起到保護(hù)混凝土的作用，防止養(yǎng)護(hù)過(guò)程中出現(xiàn)裂縫。對(duì)于已固化后的混凝土裂縫，具有超強(qiáng)的愈合能力。另外，該防水層形成后不易受損，表面無(wú)需任何防護(hù)。所以說(shuō)，永凝液DPS所起到的防水效果是整體性的防水效果。

2、兼容性功能

水泥基滲透結(jié)晶防水材料由于有涂層厚度在一定程度上減少外應(yīng)力對(duì)混凝土結(jié)構(gòu)層的破壞；符合環(huán)保標(biāo)準(zhǔn)，無(wú)毒、無(wú)公害。

永凝液DPS（水性滲透無(wú)機(jī)防水劑）除起到一般防水材料所具有的防水功能外，還能防潮、防塵，阻止細(xì)菌和霉在混凝土表面的產(chǎn)生；提高混凝土表層的耐用性，不改變和影響混凝土顏色、水泥表面處理漆色彩與結(jié)構(gòu)。它的應(yīng)用領(lǐng)域不僅僅限于防水工程范圍，對(duì)于混凝土路面、高速公路、鐵路橋墩、橋梁，噴涂過(guò)水基滲透結(jié)晶防水材料的，其抗污染能力顯著增強(qiáng)，極易清除冰雪，不粘結(jié)?？梢越鉀Q北方地區(qū)冬季由于路面橋面積雪需噴灑大量鹽水而造成混凝土、鋼筋腐蝕破壞和惡化生態(tài)環(huán)境的問(wèn)題。所以，對(duì)于水基滲透結(jié)晶防水材料所起到的作用來(lái)說(shuō)，它不僅起到整體性防水的效果，而且兼具有多重功能，它是混凝土的優(yōu)良保護(hù)劑。

3、催化劑的差異

盡管水泥基和水基滲透結(jié)晶型防水材料都?xì)w屬化學(xué)反應(yīng)的滲透結(jié)晶型防水材料，也都有各自的活性化學(xué)物質(zhì)即催化劑，但是附在這兩種材料的催化劑從化學(xué)成份，化學(xué)結(jié)構(gòu)，以促進(jìn)反應(yīng)的化學(xué)性質(zhì)相差甚遠(yuǎn)。

水泥基的催化劑是由粉料構(gòu)成的，在催化劑激活之前，不能有明水，這就要求水泥基材料需要用封閉的的容器包裝，因?yàn)橹灰诤臓顟B(tài)下，水泥基的催化劑就容易激活，并激活反應(yīng)物質(zhì)，并且使產(chǎn)品失效。目前國(guó)產(chǎn)水泥基的產(chǎn)品主要分兩種：（1）進(jìn)口國(guó)外核心母料，其余組份國(guó)內(nèi)合成包裝；（2）包括催化劑也在國(guó)內(nèi)采購(gòu)，再與其余組份合成包裝。嚴(yán)格意義上說(shuō)，水泥基的催化劑目前國(guó)內(nèi)所能提供的該類產(chǎn)品其化學(xué)性能和質(zhì)量以及相應(yīng)的化學(xué)結(jié)構(gòu)和中間體的配制完全不能與西方國(guó)家水泥基的活性化學(xué)物質(zhì)相比較。正因?yàn)閲?guó)內(nèi)催化劑生產(chǎn)單位到目前為止尚未生產(chǎn)出具有自主專有技術(shù)含量的同類型催化劑，所能提供的都是以替代品的居多，故合成后的水泥基防水材料雖然在市場(chǎng)的價(jià)格較低，但在工程上的使用都造成了不良的后果。這類純國(guó)產(chǎn)的水泥基防水材料是利用了GB18445-2001標(biāo)準(zhǔn)的缺陷在市場(chǎng)上濫竽充數(shù)，牟取暴利。

永凝液DPS（水性滲透無(wú)機(jī)防水劑）的催化劑，是由水溶液配制而成的，它的原液本身就含有水，并且在水的常溫狀態(tài)下，只要沒(méi)有空氣，就不會(huì)激活，即使暴露在空氣當(dāng)中，也需要有相當(dāng)?shù)臅r(shí)間才會(huì)由于水的蒸發(fā)而產(chǎn)生晶體，從而保證永凝液DPS的滲透結(jié)晶型材料在密閉容器下可以長(zhǎng)時(shí)間存放，而不會(huì)變質(zhì)。這一類型的催化劑，它的激活，必須借助外部的空氣，而且還需要有反應(yīng)物質(zhì)的存在，才能激活反應(yīng)物質(zhì)加速化學(xué)反應(yīng)，達(dá)到整體性防水的效果。

四、科洛永凝液DPS施工技術(shù)

1、基層處理：

基層墊層應(yīng)去除污跡、油漬、灰皮、浮渣，修補(bǔ)蜂窩、麻面、開(kāi)裂、酥松，使之堅(jiān)實(shí)、平整。永凝液DPS施工于混凝土墊層表面，噴涂前應(yīng)用水沖刷或潤(rùn)濕，但表面不存有明水。

2、DPS制備：

DPS溶液貯存時(shí)要注意蓋好，遠(yuǎn)離熱源。采用原液直接噴涂，嚴(yán)禁摻水稀釋。使用前先將溶液搖晃均勻。如溶液有凍結(jié)情況，待完全融化后再使用（材料不變質(zhì)）。

3、設(shè)備工具：

DPS噴涂以使用農(nóng)用型噴霧器為宜。小型或精細(xì)作業(yè)工程，可用手提壓縮式噴器；作業(yè)面較大的混凝土地面、臺(tái)座、墻體等可采用背負(fù)式噴霧器；機(jī)動(dòng)噴霧器用于寬大作業(yè)現(xiàn)場(chǎng)，如隧道、運(yùn)動(dòng)場(chǎng)、道路、機(jī)場(chǎng)等。

4、施工環(huán)境：

施工區(qū)環(huán)境溫度在5℃～32℃ 之間；混凝土表面溫度不低于5℃；相對(duì)濕度在10％～90％之間，噴涂作業(yè)面不應(yīng)有其它工種交叉施工或有相鄰處的粉塵污染。

基礎(chǔ)防水施工

1、DPS用量：

永凝液DPS可以廣泛應(yīng)用于混凝土的各種構(gòu)造物。對(duì)存在特殊問(wèn)題的地方，可以根據(jù)情況加噴，根據(jù)凈月上城A區(qū)三期情況，用量為：每公斤2平方米（兩道）。

2、溶液噴涂：

混凝土墊層可上人時(shí)即可進(jìn)行永凝液DPS噴涂。

（1）將施工面進(jìn)行清掃，較臟處、嚴(yán)重受污染處應(yīng)進(jìn)行清洗；

（2）天氣過(guò)熱應(yīng)先噴灑清水降溫，使施工面溫度控制在5℃~32℃為佳。

（3）在第一遍永凝液DPS噴涂3小時(shí)后，進(jìn)行第二遍防水材料的交叉噴涂，防止有遺漏之處。

3、細(xì)部構(gòu)造處理：

（1）對(duì)于樁頭鋼筋處，要用永凝液DPS多噴2次。

操作注意事項(xiàng)：

1、噴涂DPS時(shí)，要注意噴涂速度需緩慢、均勻，防止漏噴、多噴的情況發(fā)生，以混凝土表面濕潤(rùn)、出現(xiàn)水跡現(xiàn)象即可；

2、雨天不宜進(jìn)行室外噴涂作業(yè)；

3、風(fēng)力大于5級(jí)以上的天氣不宜進(jìn)行噴涂作業(yè)；

4、在氣溫高于35℃時(shí)的烈日環(huán)境下進(jìn)行噴涂作業(yè)時(shí)，要注意適當(dāng)潤(rùn)濕混凝土表面，以防止DPS揮。氣溫低于5℃時(shí)不宜施工。

注：永凝液DPS可以在任何需要防水、防腐、防銹的混凝土構(gòu)筑物的混凝土表面使用。除了上述功能，它還可以起到結(jié)構(gòu)補(bǔ)強(qiáng)、阻止氯離子的滲漏、防止堿骨料（AAR）反應(yīng)和混凝土碳化的作用。具體的操作規(guī)則詳見(jiàn)以上說(shuō)明。

人均每天可施工1000平米

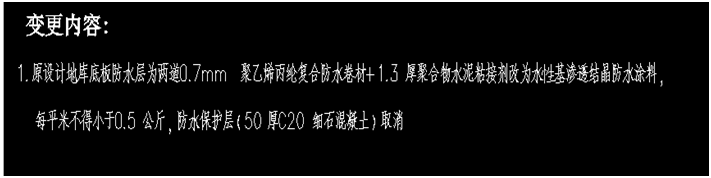

五、設(shè)計(jì)院變更

科洛防水劑
