防水劑咨詢139-2289-6181
工期節(jié)省
成本節(jié)省
壽命提高
熱門關(guān)鍵詞： 永凝液DPS每平方米用量 永凝液DPS優(yōu)勢(shì) DPS永凝液使用方法 永凝液DPS用途
科結(jié)構(gòu)自防水技術(shù)對(duì)C30混凝土抗水滲透壓力影響，采用c30混凝土試件標(biāo)養(yǎng)測(cè)試內(nèi)摻科洛抗裂劑，外涂永凝液DPS參照《普通混凝土長(zhǎng)期性能和耐久性能試驗(yàn)方法標(biāo)準(zhǔn)》GB/T 50082的相關(guān)規(guī)定執(zhí)行。
2.6.1 試件成型及養(yǎng)護(hù)
抗水滲透壓力試驗(yàn)用混凝土試件尺寸為上表面直徑175mm ，下表面直徑185mm ，高度 150mm 的圓柱體，浸泡及養(yǎng)護(hù)如下表 2-6 所示。
表2-6 抗水滲透壓力試件浸泡及養(yǎng)護(hù)方式
|
編號(hào) |
組別 |
浸泡及養(yǎng)護(hù)方式 |
|
KS1-1 |
基準(zhǔn) |
標(biāo)準(zhǔn)養(yǎng)護(hù)至36d （28d+1d+1d+6d ） |
|
KS1-2 |
內(nèi)摻 |
同上 |
|
KS1-3 |
外涂 |
標(biāo)準(zhǔn)養(yǎng)護(hù)至28d 齡期，室內(nèi)干養(yǎng)護(hù)1d 。取出后成型面向下，浸泡于科洛 DPS 永凝液中 24h ，浸入液面高出試件不少于 10mm （見圖 2-10 ），取出后，標(biāo)準(zhǔn)養(yǎng)護(hù) 6d ，總齡期計(jì) 36d |
|
KS1-4 |
內(nèi)摻+ 外涂 |
同上 |
|
|
|
|

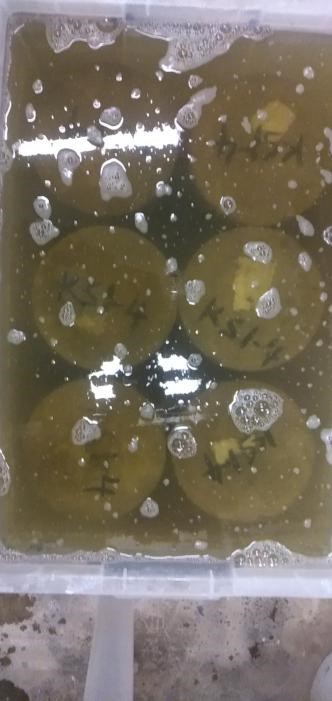

圖2-10
外涂組和內(nèi)摻＋外涂組試件浸泡科洛永凝液 DPS |
|
2.6.2 性能測(cè)試方法
試件加工按照《普通混凝土長(zhǎng)期性能和耐久性能試驗(yàn)方法標(biāo)準(zhǔn)》GB/T 50082的相關(guān)規(guī)定執(zhí)行，性能測(cè)試按照《砂漿、混凝土防水劑》JC
474-2008的有關(guān)規(guī)定執(zhí)行，具體如下：
（1）養(yǎng)護(hù)至36d齡期后將抗水滲透壓力試件從標(biāo)準(zhǔn)養(yǎng)護(hù)室內(nèi)取出，并擦拭干凈。待試件表面晾干后，應(yīng)采用石蠟進(jìn)行密封。
（2）試件準(zhǔn)備好后，啟動(dòng)抗?jié)B儀，并開通
6個(gè)試位下的閥門，使水從6個(gè)孔中滲出，水應(yīng)充滿試位坑，在關(guān)閉6個(gè)試位下的閥門后應(yīng)將密封好的試件安裝在抗?jié)B儀上。
（3）試件安裝好后，設(shè)定初始水壓為0.4MPa，每8h增加0.1MPa，加壓至2.3MPa，劈開（見圖
2-11），在底邊均勻取10個(gè)點(diǎn)，測(cè)定平均滲透高度。
|
|
|
|

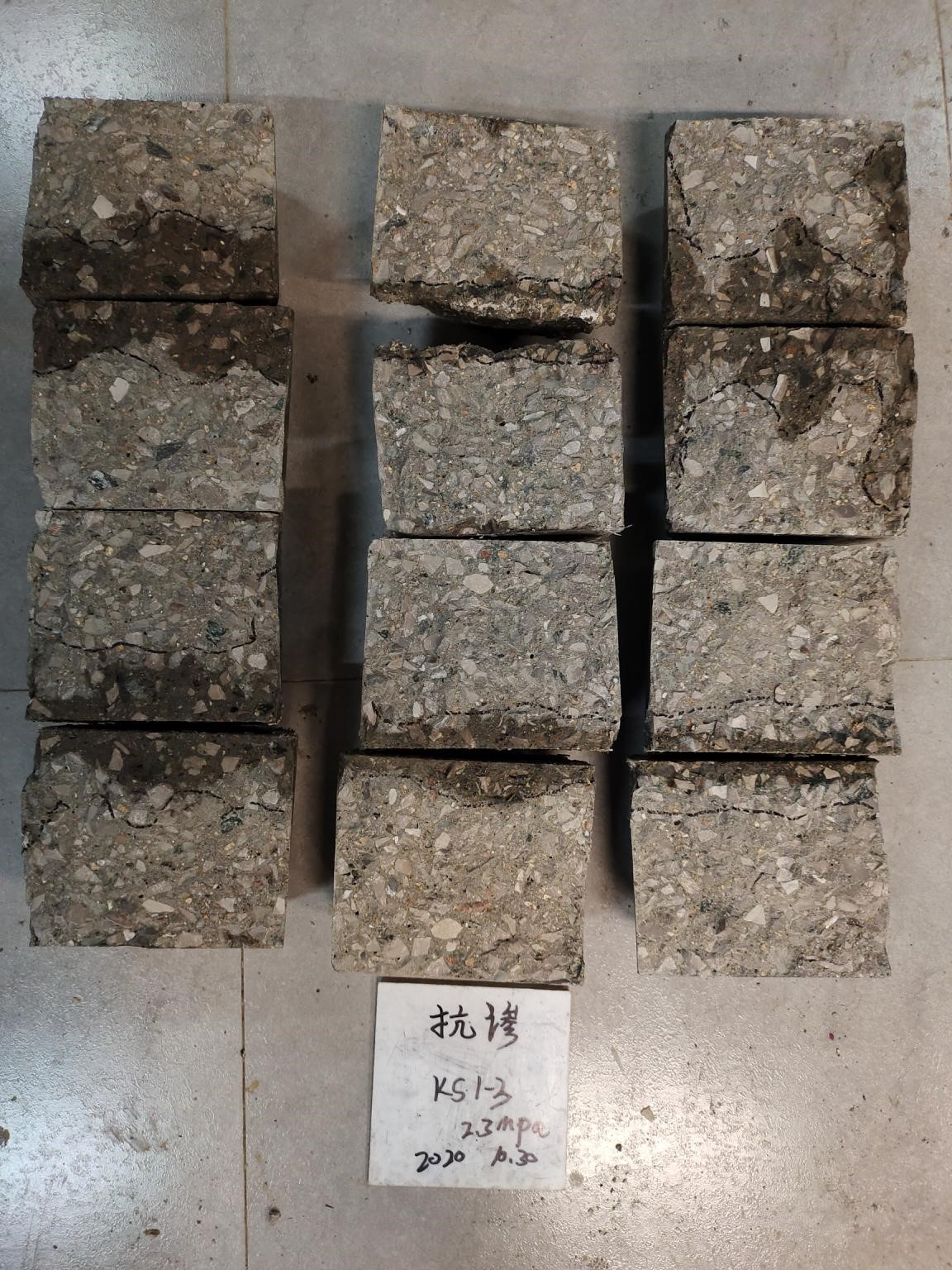

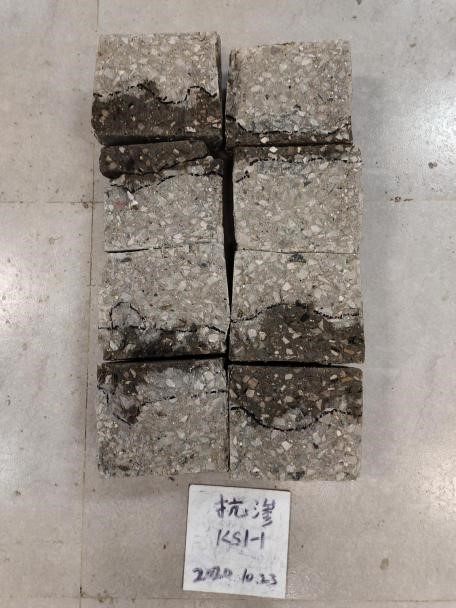

（a ）基準(zhǔn)組試件劈開圖 |
（b ）內(nèi)摻組試件劈開圖 |
|
|
|
|
（c ）外涂組試件劈開圖 |
（d ）內(nèi)摻 +外涂組試件劈開圖
|
|
圖2-11
試件劈開后描點(diǎn)測(cè)平均滲透高度 |
|
2.6.3 結(jié)果及分析
科洛結(jié)構(gòu)自防水對(duì)C30混凝土抗水滲透壓力性能的影響結(jié)果，如下表2-7所示。
表2-7 科洛產(chǎn)品對(duì)C30混凝土抗水滲透壓力的影響結(jié)果
|
編號(hào) |
組別 |
初始坍落度/mm |
加載水壓/MPa |
滲透高度/mm |
滲透高度比/% |
||||||
|
塊1
|
塊2
|
塊3
|
塊4
|
塊5
|
塊6
|
均值 |
|||||
|
CS1-1 |
基準(zhǔn) |
80 |
2.3 |
70 |
50 |
17 |
53 |
/ |
/ |
48 |
/ |
|
CS1-3 |
外涂 |
80 |
2.3 |
21 |
21 |
29 |
17 |
16 |
50 |
26 |
54 |
|
CS1-2 |
內(nèi)摻 |
85 |
2.3 |
47 |
52 |
35 |
19 |
57 |
21 |
31 |
65 |
|
CS1-4 |
內(nèi)摻+
外涂 |
85 |
2.3 |
10 |
8 |
18 |
0 |
8 |
8 |
9 |
19 |
表2-7結(jié)果表明，對(duì)于C30混凝土，外涂科洛永凝液DPS組對(duì)基準(zhǔn)組滲透高度比值為54%，內(nèi)摻科洛水性無機(jī)納米抗裂防滲劑組對(duì)基準(zhǔn)組滲透高度比值為
65%，內(nèi)摻科洛水性無機(jī)納米抗裂防滲劑和外涂科洛永凝液DPS共用組對(duì)基準(zhǔn)組滲透高度比值為19%。
2.7 科洛結(jié)構(gòu)自防水對(duì)C30混凝土抗鹽凍性能影響的試驗(yàn)研究
2.7.1 試件成型及養(yǎng)護(hù)
單面鹽凍法用混凝土試件尺寸為150mm ×150mm × 150mm ，浸泡及養(yǎng)護(hù)方式如下表 2-8 所示。
表2-8 單面鹽凍試件浸泡及養(yǎng)護(hù)方式
|
編號(hào) |
組別 |
浸泡及養(yǎng)護(hù)方式 |
|
KS1-1 |
基準(zhǔn) |
脫模后，水養(yǎng)至7d 齡期，切割加工試件（見圖2-12 ），室內(nèi)干養(yǎng) 1d ，標(biāo)養(yǎng) 8d ，干養(yǎng) 9d ，進(jìn)行密封，繼續(xù)干養(yǎng) 3d ，開始測(cè)試?？傹g期為 28d （水養(yǎng) 7d+ 干養(yǎng) 1d+ 標(biāo)養(yǎng) 8d+ 干養(yǎng) 9d+ 干養(yǎng) 3d ） |
|
KS1-2 |
內(nèi)摻 |
同上 |
|
KS1-3 |
外涂 |
脫模后，水養(yǎng)至7d 齡期，切割加工試件（見圖2-12 ），室內(nèi)干養(yǎng) 1d ，浸泡科洛 DPS 永凝液 1d （見圖 2-13 ），液面高出試件不小于 10mm ，標(biāo)養(yǎng) 7d ，干養(yǎng) 9d ，進(jìn)行密封，繼續(xù)干養(yǎng) 3d ，開始測(cè)試?？傹g期為 28d （水養(yǎng) 7d+ 干養(yǎng) 1d+ 浸泡 1d+ 標(biāo)養(yǎng) 7d+ 干養(yǎng) 9d+ 干養(yǎng) 3d ） |
|
KS1-4 |
內(nèi)摻+ 外涂 |
同上 |
|
|
|
|

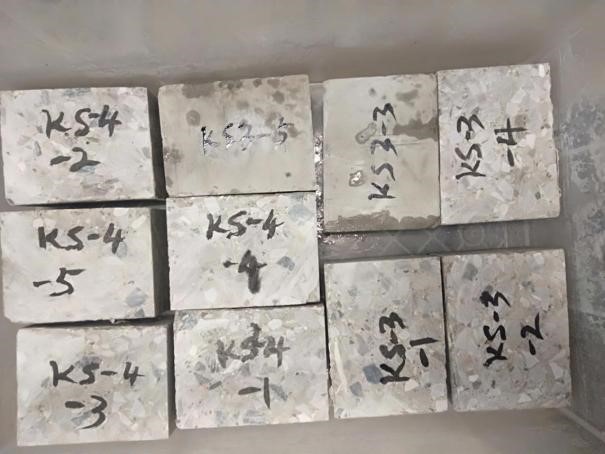

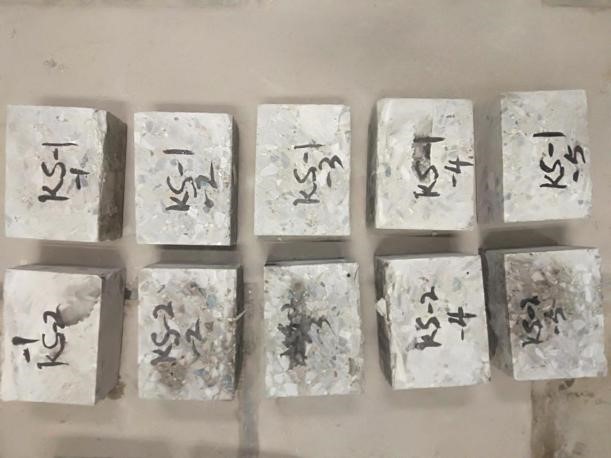

圖2-12
單面鹽凍試件切割后圖片 |
|
|
|
|
|
圖2-13
外涂組和內(nèi)摻＋外涂組試件浸泡科洛永凝液 DPS |
|
2.7.2 性能測(cè)試方法
（1）密封好的試件放置在試件盒中，并應(yīng)使測(cè)試面向下接觸墊條，試件與試件盒側(cè)壁之間的空隙應(yīng)為（30±2）mm。向試件盒中加入試驗(yàn)液體并不得濺濕試件頂面。試驗(yàn)液體的液面高度應(yīng)由頁面調(diào)整裝置調(diào)整為（
10±1）mm。加入試驗(yàn)液體后，應(yīng)該上試件盒的蓋子，并記錄加入試驗(yàn)液體的時(shí)間。
（2）試件預(yù)吸水時(shí)間應(yīng)保持7d，試驗(yàn)溫度應(yīng)保持在（20±2）℃。預(yù)吸水期間應(yīng)定期檢查試驗(yàn)液體高度，并應(yīng)始終保持試驗(yàn)液體高度滿足（
10± 1）mm的要求。試件預(yù)吸水過程中應(yīng)每隔（2～3）d測(cè)量試件的質(zhì)量，精確至0.1g。
（3）當(dāng)試件預(yù)吸水結(jié)束之后，應(yīng)采用超聲波測(cè)試儀測(cè)定試件的超聲傳播時(shí)間初始值，精確至0.1.應(yīng)在每個(gè)試件測(cè)試開始前，應(yīng)對(duì)超聲波測(cè)試儀器進(jìn)行校正。
（4）將完成超聲傳播時(shí)間初始值測(cè)量的試件重新裝入試件盒中，試驗(yàn)溶液的高度應(yīng)為（10±1）mm。在整個(gè)試驗(yàn)過程中應(yīng)隨時(shí)檢查試件盒中的液面高度，并對(duì)液面進(jìn)行及時(shí)調(diào)整。每
4個(gè)凍融循環(huán)應(yīng)對(duì)試件的剝落物、吸水率、超聲波相對(duì)傳播時(shí)間盒超聲波相對(duì)動(dòng)彈性模量進(jìn)行一次測(cè)量。
（5）當(dāng)凍融循環(huán)出現(xiàn)下列情況之一時(shí)，可停止試驗(yàn)，并應(yīng)以經(jīng)受的凍融循環(huán)次數(shù)或單位表面面積剝落物總質(zhì)量或超聲波相對(duì)動(dòng)彈性模量來表示混凝土抗凍性能：①達(dá)到28次凍融循環(huán)時(shí)；②時(shí)間單位表面面積剝落總質(zhì)量大于1500g/㎡時(shí)；③試件的超聲波相對(duì)動(dòng)彈性模量降低到
80%時(shí)。
科洛防水PPT
科洛畫冊(cè)
科洛著作
技術(shù)答疑
科洛手機(jī)站
粵公網(wǎng)安備 44030702000881號(hào)
